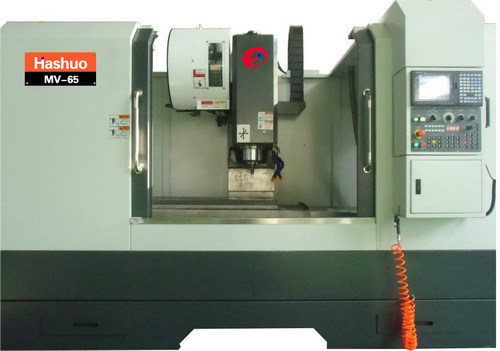

机械特性:
一、高钢性、重切削
◆全部采用优质树脂砂耐磨铸件,强韧筋骨,超大立柱,宽底座,蜂巢式结构。经退火处理,清除应力长久不变形。
◆三轴采用刚性极强的矩形导轨,可承受重切削,工作台精密研磨,淬火处理,大大增强了表面硬度。
◆立柱采用等腰三角形大跨距之设计,具高刚性及高稳定性,与扎实、平稳的底座配合连结,更显现出加工的精准度,达到完美的要求。
◆底座、工作台采用厢型设计,能减低加工时振动,确保加工件的精度。
二、高精度
◆三轴传动均采用台湾C3级精密滚珠丝杆,安装P4级轴承,确保了定位精度和重复定位精度。
◆三轴均采用日本三菱伺服马达和主轴电机,直联传动,提供了强劲的动力,确保了在强大承载能力下的进给精度。
◆采用国际知名品牌的P4级主轴,确保了主轴的可靠性高、寿命长、噪音小、震动小、精度高的优点。
机械规格表
项目 |
MV-65 |
工作台 |
工作台尺寸 |
900×450 |
T型槽规格 |
5×18×90 |
最大负荷 |
500kg |
行程 |
X/Y/Z轴最大行程 |
650/500/500 |
主轴鼻端至工作台距离 |
110-610 |
主轴中心到立柱面距离 |
561 |
主轴 |
主轴锥孔 |
BT40 |
主轴最高转速(标准) |
8000rpm |
主轴传动方式(标准) |
1:1同步皮带 |
进给 |
三轴切削进给率 |
5000mm/min |
三轴快移速度 |
18/18/12min |
滚珠丝杆规格 |
3210 |
储刀仓(选配) |
刀库形式 |
斗笠式/圆盘式 |
刀具容量 |
20、24 |
刀具最大直径×长度 |
80×200 |
刀具最大重量 |
8kg |
刀柄规格 |
BT40 |
换刀时间(刀对刀) |
BT40斗笠式:<6.5秒;BT40<圆盘式:<2.8秒 |
伺服马达 |
主轴马达 |
5.5/7.5kw |
X/Y/Z轴马达(三菱) |
1.5/1.5/1.5kw |
X/Y/Z轴马达(FANUC) |
1.2/1.2/1.8kw |
冷却马达 |
0.96kw |
一般规格 |
气源要求 |
6KG |
电源容量 |
15KVA |
外型尺寸(长×宽×高) |
2.5×2.4×2.5m |
净重(约) |
4.5T |
注:此规格尺寸仅为参考,如有变更另行通知。 单位:mm
标准附件:
1.MELDAS M70控制器 8.全罩式切削防护罩
2.电气箱热交换器 9.刚性攻牙
3.程式执行中/结束/异常三色警示灯 10.主轴侧切削水管路
4.LED工作灯 11.工件吹气装置
5.RS-232C传输界面 12.工具箱及基础调整块
6.主轴吹气装置 13.变压器(220/380V)
7.中央自动润滑装置 14.机械电气操作说明书
特别附件:
1.圆盘式24支刀库 9.主轴中心出水装置
2.斗笠式20支刀库 10.自动刀长量测装置
3.皮带式主轴10,000RPM(BT40) 11.主轴油冷装置
4.齿轮式主轴4500RPM(BT50) 12.电气箱冷气机装置
5.链条式铁屑输送机 13.日本FANUC控制器
6.螺旋式排屑装置
7.油路刀把装置
8.旋转工作台(第四轴)
