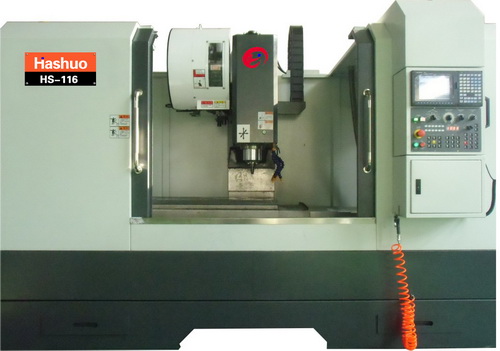

产品名称: HS-116高速加工中心
产品型号: HS-116
点击次数: 3226次
产品信息:
机械特性:

一、高钢性机床结构

◆整体结构都采用高韧性、高钢材制造,并经过高效能的退火热处理,能有效的将材料的内应力消除,确保最佳的精度稳定及持久性。

◆底座Y轴为四轨支撑之结构设计,其轨道面的支撑性、稳定性及刚性良好,对于一般加工和模具制造都有良好的品质。

◆配重系统加装配重块导轨,使主轴头切削上下移动时能获得支持性,并有效抑制振动产生的加工不良问题确保精度稳定。

◆立柱采用等腰三角形大跨距之设计,具高刚性及高稳定性,与扎实、平稳的底座配合连结,更显现出加工的精准度,达到完美的要求。

◆底座、工作台采用厢型设计,能减低加工时振动,确保加工件的精度。

二、高精度

三轴传动均采用台湾C3级精密滚珠丝杆,研磨级线性导轨,安装P4级轴承,确保了定位精度和重复定位精度。

三轴均采用日本三菱伺服马达和主轴电机,直联传动,提供了强劲的动力,确保了在强大承载能力下的进给精度。

采用国际知名品牌的P4级主轴,确保了主轴的可靠性高、寿命长、噪音小、震动小、精度高的优点。



项目

HS-116

工作台

工作台尺寸

1300×610

T型槽规格

5×18×100

最大负荷

800kg

行程

X/Y/Z轴最大行程

1100/650/610

主轴鼻端至工作台距离

140-750

主轴中心到立柱面距离

700

主轴

主轴锥孔

BT40

主轴最高转速(标准)

8000rpm

主轴传动方式(标准)

1:1同步皮带

进给

三轴切削进给率

10000mm/min

三轴快移速度

32/32/32m/min

滚珠丝杆规格

4012

储刀仓(选配)

刀库形式

斗笠式/圆盘式

刀具容量

2024

刀具最大直径×长度

80×200

刀具最大重量

8kg

刀柄规格

BT40

换刀时间(刀对刀)

BT40斗笠式:6.5秒;BT40<圆盘式:2.8

伺服马达

主轴马达

11/15kw

X/Y/Z轴马达(三菱)

2.0/3.0/2.0kw

X/Y/Z轴马达(FANUC)

2.5/2.5/2.5kw

冷却马达

0.96kw

一般规格

气源要求

6KG

电源容量

20KVA

外型尺寸(长×宽×高)

3.2×3.1×2.9m

净重()

7.2T

  机械规格表



































:此规格尺寸仅为参考,如有变更另行通知。     单位:mm

标准附件

1.MELDAS M70控制器                  8.全罩式切削防护罩

2.电气箱热交换器                    9.刚性攻牙

3.程式执行中/结束/异常三色警示灯    10.主轴侧切削水管路

4.LED工作灯                         11.工件吹气装置

5.RS-232C传输界面                   12.工具箱及基础调整块

6.主轴吹气装置                      13.变压器(220V/380V)

7.中央自动润滑装置                  14.机械电气操作说明书

特别附件:

1.圆盘式24支刀库                    8.主轴中心出水装置

2.斗笠式20支刀库                    9.自动刀长量测装置

3.皮带式主轴10,000RPM               10.主轴油冷装置

4.链条式铁屑输送机                   11.油水分离机装置

5.螺旋式排屑装置                     12.电气箱冷气机装置

6.油路刀把装置                       13.日本FANUC控制器

7.旋转工作台(第四轴)
